MULTIDISC XLH

homepage / produkty / MULTIDISC XLH

MULTIDISC XLH

Válec s mnoha nastaveními a plovoucím systémem. Tento systém kontroluje pracovní hloubku stroje. Stroje Multidisc jsou dostupné jako: pevné, skládací - H a polonesené - HT s rozsahem šířky od 1,8 až do 12 metrů. Skládací stroje Multidisc mohou být uskladněné ve složené poloze. Jednoduché a kompaktní!

- Tvrzené kotouče s vysokou řeznou schopností
- Těsnění s ochranou přemazání
- Ochrana proti prachu
- 5 šroubů M12 10.9
- Jednodílný kovaný náboj
- Extra velká mazací komora
- Nadrozměrná kuželíková ložiska
- Kryt z lité oceli

Rám a vřeteník jsou otryskávané a ošetřeny práškovým nástřikem. Standardní stroje Multidisc obsahují disky o průměru 510 mm a jsou navrženy pro práci v hloubkách od 4 do 10 cm. Stroj Multidisc verze XL obsahuje disky o průměru 560 mm, které jsou schopny pracovat ve větší hloubce. XL má větší vzdálenost mezi dvěma řadami disků a je tak vhodnější pro pole s velkým množstvím zbytků plodin, jako kukuřice a slunečnice. XXL má disky průměru 610 mm a větší mezery spřažení pro lepší průchod. Ramena XXL jsou nastavena podélně, aby byla robustní a odolná velmi drsným podmínkám. Pryžové odpružení. U verze XL jsou použity tužší trojuhelníkové pryže, které mohou snést větší síly. Snadná instalace příslušenství.

Multidisc Multidisc XL Multidisc XXL
rozměry kotouče Ø 510x5 mm Ø 560x5 mm Ø 610x6 mm
odpružení okrouhlé pryže trojúhelníkové pryže trojúhelníkové pryže
mezery spřažení 80 cm 100 cm 115 cm
standardní válec drolící drolící drolící
standardní válec Ø 440 mm Ø 520 mm Ø 520 mm
pracovní hloubka 4 - 10 cm 5 - 12 cm 5 - 15 cm

Standardní specifikace
- Dvě řady disků vyrobených z tvrzené oceli Ø 560 mm
- Vzdálenost mezi řadami disků 100 cm
- Těžká ložiska s předimenzovanými náboji kola, nenáročná údržba
- Zavěšení torzní tyčí pomocí trojhranných gum pro maximální volnost pohybu každého disku zvlášť
- Stabilní, práškovou barvou lakovaný robustní rám
- Hydraulicky sklopný pro silniční přepravu (segmenty od 900 H jsou jak sklopné, tak i zasouvací)
- Kontrola hloubky pomocí plovoucího systému s drobícím válcem Ø 520 mm

Speciální výhody
- Kotouče z tvrzené oceli, pevné boční upevnění s 5 šrouby 10.9, lehce přístupné.
- Agresivní činnost ozubených disků a velká vzdálenost mezi řadami disků poskytuje ideální mulčovací a směšovací výsledky u rostlinných zbytků plodin nebo zelených krycích plodin.
- Zvlášť chráněné těsnění ložisek, mazací komora obsahující velké množství maziva, za horka kovaný náboj.
- Plovoucí systém: disky Multidis pracují nezávisle na zadním opěrném válci a nonstop kopírují terén pozemku
- Transportní šířka menší než 3 metry: silniční transport bez komplikací. Složené části stroje jsou zabezpečeny zajišťovacími kolíky.

Další vysvětlení doplňků
- Slaměná brána: je připevněna za poslední řadou disků a zajišťuje plošné pokrytí rostlinnými zbytky. Výška a úhel jsou nastavitelné.
- Boční usměrňující deska zeminy: udržuje proud zeminy uvnitř pracovního záběru. Souprava usměrňujících disků zeminy: souprava 2 nastavitelných postranních disků. První disk udržuje proud zeminy uvnitř pracovního záběru. Druhý disk má vyrovnávací funkci.
- Závaží: doporučená až od 600 XLH nebo pro tvrdou půdu a nebo tuhé zbytky plodin.

Rozdíly standardní specifikace stroje Multidisc XLH při porovnání se strojem Multidisc H
- Disky Ø 560 mm namísto Ø 510 mm s většími rameny disků
- Větší vzdálenost mezi řadami disků (20 cm a více)
- 25 mm ramena disků namísto 20 mm
- Drobící válec Ø 520 mm namísto Ø 440 mm
- Zavěšení torzní tyčí pomocí trojhranných pryží namísto kruhových pryží
- Větší proud a kapacita zeminy

MULTIDISC XLH

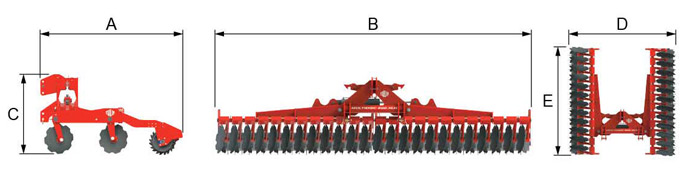

Rozměry A B C D E
Multidisc 400 XLH 2430 mm 4000 mm 1480 mm 2980 mm 2000 mm
Multidisc 450 XLH 2430 mm 4500 mm 1480 mm 2980 mm 2250 mm
Multidisc 500 XLH 2430 mm 5000 mm 1480 mm 2980 mm 2500 mm
Multidisc 600 XLH 2430 mm 6000 mm 1480 mm 2980 mm 3000 mm
Multidisc 700 XLH 2430 mm 7000 mm 1480 mm 2980 mm 3500 mm
Multidisc 900 XLH 2430 mm 9000 mm 1480 mm 2980 mm 3780 mm
Předmět číslo Popis Drobící válec Ø mm Počet kotoučů Min/max výkon koní Váha s DV/PV5OO kg
748-400 Multidisc 400 XLH 520 30 125/190 2470/2565
748-450 Multidisc 450 XLH 520 34 145/210 2620/2750
748-500 Multidisc 500 XLH 520 38 160/240 3005/3185
748-600 Multidisc 600 XLH 520 46 190/290 3385/3495
748-700 Multidisc 700 XLH 520 54 230/340 3830/3970
748-900 Multidisc 900 XLH 520 70 290/440 6200/6635
Multidisc XLH příslušenství
748-935-033-001 Sleva při nedodání drobícího válce Ø 520 mm 400 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-033-002 Sleva při nedodání drobícího válce Ø 520 mm 450 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-033-003 Sleva při nedodání drobícího válce Ø 520 mm 500 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-033-004 Sleva při nedodání drobícího válce Ø 520 mm 600 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-033-013 Sleva při nedodání drobícího válce Ø 520 mm 700 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-033-006 Sleva při nedodání drobícího válce Ø 520 mm 900 XLH, stabilizačního nosníku, ložiskových desek a ložisek
748-935-052-001 Packer válec Ø 500 mm 400 XLH namísto drobícího válce Ø 520 mm
748-935-052-002 Packer válec Ø 500 mm 450 XLH namísto drobícího válce Ø 520 mm
748-935-052-003 Packer válec Ø 500 mm 500 XLH namísto drobícího válce Ø 520 mm
748-935-052-004 Packer válec Ø 500 mm 600 XLH namísto drobícího válce Ø 520 mm
748-935-052-013 Packer válec Ø 500 mm 700 XLH namísto drobícího válce Ø 520 mm
748-935-052-006 Packer válec Ø 500 mm 900 XLH namísto drobícího válce Ø 520 mm
748-935-055-001 Packer válec Ø 600 mm 400 XLH namísto drobícího válce Ø 520 mm
748-935-055-002 Packer válec Ø 600 mm 450 XLH namísto drobícího válce Ø 520 mm
748-935-055-003 Packer válec Ø 600 mm 500 XLH namísto drobícího válce Ø 520 mm
748-935-055-004 Packer válec Ø 600 mm 600 XLH namísto drobícího válce Ø 520 mm
748-935-055-013 Packer válec Ø 600 mm 700 XLH namísto drobícího válce Ø 520 mm
748-935-055-006 Packer válec Ø 600 mm 900 XLH namísto drobícího válce Ø 520 mm
748-935-054-001 Prstencový válec Ø 600 mm 400 XLH namísto drobícího válce Ø 520 mm
748-935-054-002 Prstencový válec Ø 600 mm 450 XLH namísto drobícího válce Ø 520 mm
748-935-054-003 Prstencový válec Ø 600 mm 500 XLH namísto drobícího válce Ø 520 mm
748-935-054-004 Prstencový válec Ø 600 mm 600 XLH namísto drobícího válce Ø 520 mm
748-935-054-013 Prstencový válec Ø 600 mm 700 XLH namísto drobícího válce Ø 520 mm
748-935-054-006 Prstencový válec Ø 600 mm 900 XLH namísto drobícího válce Ø 520 mm
748-935-069-003 Slámová brána 400 XLH za poslední řadou kotoučů
748-935-069-004 Slámová brána 450 XLH za poslední řadou kotoučů
748-935-069-005 Slámová brána 500 XLH za poslední řadou kotoučů
748-935-069-006 Slámová brána 600 XLH za poslední řadou kotoučů
748-935-069-017 Slámová brána 700 XLH za poslední řadou kotoučů
748-935-069-010 Slámová brána 900 XLH za poslední řadou kotoučů
748-935-003-002 Plech vychylovače zeminy pravý
748-935-003-005 Souprava vychylovacích kotoučů pravá
748-935-057 Hydraulické odemykací zařízení
748-935-064-002 Osvětlovací souprava se signalizační tabuli vpředu a vzadu
748-935-027-001 Navíc základní váha 300 kg
748-935-027-002 Navíc dodatečná váha 150 kg
748-935-072 Vstřikovač kejdy k připevnění na Multidisc XLH
